2D Wafer-binding vir kleiner elektronika
'n Nuwe metode bind 2D-halfgeleierlae sonder gom.Dit kan toestelle kleiner en vinniger maak.Lees verder!
Elektroniese ingenieurs poog om toestelle kleiner te maak terwyl hulle hul spoed, werkverrigting en doeltreffendheid verbeter.Tweedimensionele 2D-halfgeleiers, ultradun enkellaagmateriale met beheerbare elektriese eienskappe, toon belofte vir hierdie doelwit.In vergelyking met konvensionele halfgeleiers, kan hierdie dun materiale kleiner toestelle moontlik maak sonder om prestasie in te boet.Dit was egter moeilik om 2D-halfgeleierwafels van hoë gehalte te vervaardig en dit presies te stapel.
Navorsers by Songshan Lake Material Laboratory, die Chinese Akademie van Wetenskappe en ander institute het nou 'n metode ontwikkel om twee 2D halfgeleierwafels direk te bind sonder om bykomende materiale te gebruik.Hul benadering, gerapporteer in Nature Electronics, kan die skepping van hoëprestasie-transistors en ander elektroniese komponente wat op 2D-halfgeleiers gebaseer is, bevorder.

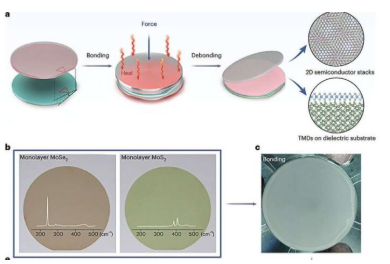

Tweedimensionele (2D) halfgeleiers kom na vore as belowende boustene vir gevorderde elektroniese toestelle.Die vervaardiging van hoëgehalte 2D-halfgeleierwafels met gemanipuleerde lae bly egter uitdagend.'n Nuwe metode is ontwikkel wat direkte wafelbinding en ontbinding gebruik vir halfgeleiermonolae wat epitaksiaal op hoë-adhesie-substrate soos saffier gegroei word.
Tradisioneel het die binding van 2D halfgeleidende materiale om effens dikker strukture met gewenste eienskappe te skep, staatgemaak op gomagtige tussenmateriale.Alhoewel dit effektief is, kan hierdie materiale die koppelvlak tussen die twee lae besoedel.
Die nuwe bindingstrategie produseer baie plat, skoon en chemies aktiewe 2D halfgeleidende lae wat aan mekaar kleef sonder tussenmateriaal.Die proses werk in beide vakuum- en handskoenkas-omgewings en maak eenvormigheid van wafer-skaal, presiese beheer oor die aantal lae en akkurate verstelling van die tussenlaagdraaihoek moontlik.
Deur hierdie metode te gebruik, is verskeie strukture wat uit 2D monolae saamgestel is, suksesvol vervaardig.Hierdie strukture het verskillende getalle lae en draaihoeke.Die benadering kan beide homostrukture en heterostrukture skep, insluitend kombinasies van molibdeendisulfied (MoS₂) en molibdeendiselenied (MoSe₂).Dit laat ook direkte binding van monolaag MoS₂ op hoë-κ diëlektriese substrate soos HfO₂ en Al₂O₃ toe, terwyl die materiaal se intrinsieke elektroniese eienskappe behoue bly.
Hierdie omkeerbare bindingstrategie kan die ingenieurswese van kleiner, vinniger en hoërpresterende elektroniese toestelle moontlik maak.In die toekoms kan dit gebruik word om 'n wye reeks sorgvuldig gemanipuleerde strukture te skep wat verskeie 2D halfgeleier monolae integreer.
