Modulêre stelsel verhoog die toets akkuraatheid
'N Nuwe generasie modulêre toetsstelsels druk die grense van halfgeleier- en fotonika-validering, wat die sensitiwiteit van PicoAMP, warm-omskakelbare modules en ingeboude outomatisering kombineer om werkvloei van laboratorium na hoëvolume te stroomlyn.

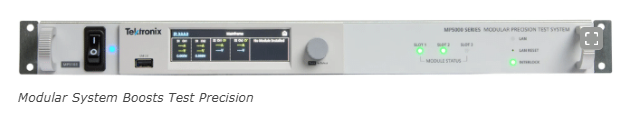

Tektronix het die MP5000-reeks modulêre presisie-toetsstelsel onthul, 'n volgende generasie toetsplatform wat gebou is vir buigsaamheid, presisie en hoë deurset in halfgeleier-, fotonika- en toestelvalideringswerkvloei.Dit pak tot ses onafhanklike kanale in 'n 1U-hoofraam, ondersteun warm-omskakelbare SMU (bron-maat-eenheid) en PSU-modules, en bevat ingebedde outomatiserings- en sinchronisasiefunksies om ingewikkelde toetstoepassings te stroomlyn.
Dit is ontwerp om stilstand te verminder, terwyl laboratorium-tot-produksie-skaal moontlik gemaak word.Gebruikers kan SMU- en PSU -modules meng in een hoofraam, skakel of stapel hoofraamwerke, en modules uitruil sonder om die hele stelsel af te sluit.Die krag van elke gleuf kan onafhanklik beheer word om uptyd te handhaaf, selfs tydens onderhoud of vervanging van module.Kalibrasie kan op modulevlak gedoen word.Die voorpaneel het 'n aanraakskerm, en 'n web -koppelvlak word ook voorsien vir eksterne monitering en diagnostiek.
Die belangrikste kenmerke sluit in:
SMU-modules meet strome so laag as 100 FA en spannings met sub-mikrovolt-resolusie.
Elke SMU -module ondersteun tot 60 V / 30 W kapasiteit.
PSU -modules bied tot 50 W per kanaal met 5 A, 50 V -uitset.
Ingeboude toetsskrifverwerking (TSP) stel die lopende toetsroetines direk op die instrument in staat, wat die latensie van die PC-beheer verminder.
Sinchronisasie oor veelvuldige instrumente word via TSP-Link aangeskakel vir sub-mikrosekondekoördinasie.Ander outomatiseringspaaie sluit in ondersteuning vir Python (via 'n “TM_Devices” -bestuurder in beta), IVI-C, IVI.NET en LabView-drywers (binnekort verwag), en 'n TSP Toolkit-uitbreiding vir Visual Studio Code.'N Suite met geen kode word ontwikkel.
Die stelsel is gemik op 'n reeks toepassings vir presisie -toetsing.Dit ondersteun VCSEL-modules en optiese komponente deur middel van ligstroomspannings (LIV) -toetsing, waar vinnige gepulseerde stroomverkryging en akkurate fotodiode-responsmetings van kritieke belang is.In funksionele toetsing van halfgeleierapparate kan dit sensors, ICS en fotodiodes oor beide R & D- en produksieomgewings hanteer.Dit is ook goed geskik vir die karakterisering van optiese transceivers, wat gesinkroniseerde LIV-vee moontlik maak en lae-stroom gedrag met 'n hoë getrouheid vasvang.
