Nuwe masjien om skyfies presies op PCB's te monteer
'n Nuwe outomatiseringstelsel is ontwerp om elektroniese skyfies presies op PCB's te monteer, wat spoed en akkuraatheid in monteerlyne verbeter.
Wanneer 'n PCB vervaardig word, vereis dit honderde of selfs duisende komponente, soos weerstande, kapasitors en mikroskyfies, om daarop gemonteer te word.Dit word gedoen deur 'n pluk-en-plaas masjien, wat komponente uit voerders pluk en dit presies op die bord plaas voordat dit gesoldeer word.
Sommige sensitiewe en swaar komponente, soos skyfies en groter IC's, kan nie met standaardband- of buisvoerders gevoer word nie.Dis waar skinkbordvoerders inkom.

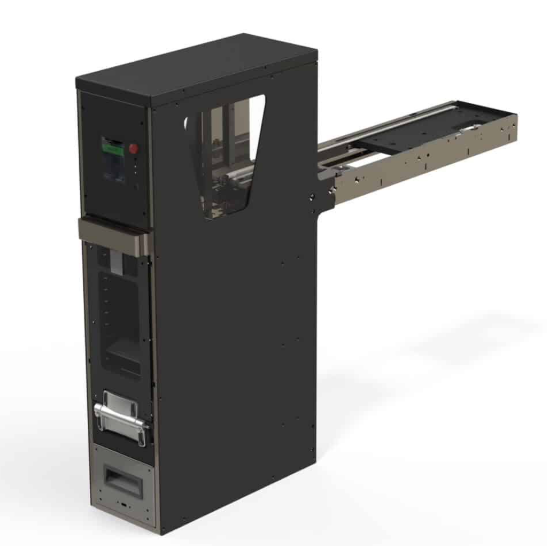

Die JTF3 G3 skinkbordtoevoerder van Quasys verskaf outomaties hierdie sensitiewe komponente aan die pluk-en-plaas masjiene.Dit hou veelvuldige bakkies komponente en lig elkeen in posisie sodat die masjien die onderdele akkuraat kan kies.Dit verseker 'n bestendige toevoer van komponente sonder menslike ingryping, wat produksie vinnig, konsekwent en presies hou.
Hierdie skinkbordtoevoerder meet 322,6 x 135,9 mm, kan tot 24 bakkies komponente hou en skuif hulle een vir een in posisie.Die voerder is klein genoeg om maklik in stywe produksieruimtes te pas.Elke skinkbord kan tot 600 gram komponente hou, en die stelsel kan opgegradeer word om tot 1,8 kilogram te hanteer wanneer nodig.Die hysbak binne kan vol magasyne wat tot 30 kilogram weeg, veilig beweeg.
Die JTF3 G3 is vinnig en akkuraat om die komponente op die bord te monteer.Dit kan elke komponent binne ±50 mikrometer posisioneer en kan onderdele elke 5 tot 6 sekondes laai.Dit koppel maklik aan bestaande produksiemasjiene via standaard koppelvlakke soos TCP/IP, UDP en RS232.
Die masjien het ingeboude veiligheidssensors wat dit onmiddellik stop as die deur oopgemaak word, wat ongelukke of skade voorkom.
