Senior pilbox - met verstelbare herinneringstimers
Namate ons deur ons lewens groei, besef ons dat ons ons vorige en volgende generasie-lede moet oppas, en dit is 'n uitdaging om hul medikasie-skedules in die middel van vandag se vinnige wêreld te handhaaf, veral vir bejaarde lede, pasiënte wat tuisgebonde is en kinders wat nog nie hul begrip moet ontwikkel nie.Dit is die feit dat sommige medisyne nie daagliks geneem moet word nie, maar met 'n interval van 2-3-4 dae.Die Senior Pillbox het ten doel om 'n lae koste, volledig elektroniese kringgebaseerde oplossing met minimale menslike ingryping te bied.Ons moet net sorg dat ons hul daaglikse dosis vir die hele week hervul het en natuurlik 'n ononderbroke kragtoevoer!
Die stelsel is bedoel om daaglikse medikasie -aanmanings te outomatiseer met behulp van visuele en klankwaarskuwings.Daar word opgemerk dat pasiënte oor die algemeen geïrriteerd raak deur geraasintervensie.Om te verseker dat die klankafdeling (BT66/UM66-deel, hier) nie deur verkeerde seine geaktiveer word nie, het ons optiese isolasie verskaf met behulp van 'n Opto-Coupler IC.Die herinneringskringbaan verlig elke dag 'n LED (vir 10 sekondes in die onderhawige geval) wat ooreenstem met die spesifieke dag van die week, en daarbenewens word 'n klank-aanduiding vir 'n voorafgaande duur (10 sekondes, in die onderhawige geval) geaktiveer vir elke leemte van 24 uur.Sodra die waarskuwing geaktiveer is, gaan die stelsel terug om die volgende gapingsinterval van die 24-uur-siklus te bereken.Vir demonstrasiedoeleindes het ons 10 sekonde (in plaas van 24-uur) interval en 'n waarskuwingsduur van 1 sek (in plaas van 10 sekondes) gekies vir die gemak van video-opname.

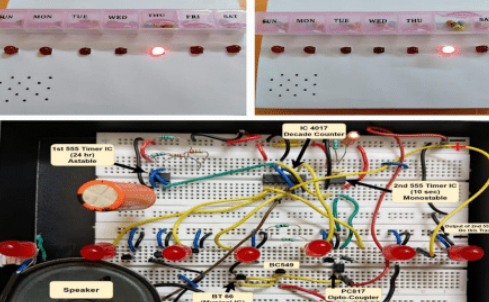

Die voorgestelde opstelling word gebruik as 'n gekombineerde LED- en gonswaarskuwing.Figuur 1 toon die prototipe van die skrywer van die hele opstelling.Figuur 2 stel die blokdiagram van die projek voor.
Die kring is redelik eenvoudig om te bedryf.Die eerste 555 -timer (24 uur astable -modus) is aan die klokpen van die CD4017 gekoppel en ook aan die snellerpen van die tweede 555 -timer.Die tweede 555 -timer (10s monostabele modus) het sy uitset gekoppel aan die inset van die Optocoupler (PC817) en aan die gewone katode van die dag -LED's.Elke Q0 tot Q6 -uitset van die CD4017 is gekoppel aan 'n aparte LED om die ooreenstemmende dae van die week voor te stel.Die uitset van die Optocoupler is aan die snellerpen van die BT66 -klankmodule gekoppel.Die BT66 -uitset word aan die basis van 'n BC549 -transistor gevoer, wat die luidspreker wat tussen die emitter- en grondvoorsiening gekoppel is, dryf.U kan na Figuur 3 verwys vir 'n begrip van die tydsdiagram en Figuur 4 vir die verbindings van die voorgestelde stroombaandiagram.Tabel 1 is die wetsontwerp van materiale.
Werk
Die belangrikste komponente van die toestel is twee IC 555 -timer -IC's, 'n CD4017 -dekade -teller gekoppel via 'n Optocoupler IC aan die BT66 -klankmodule.Die IC 555 -timers vorm die kern van die stelsel, wat elk gekonfigureer is vir 'n duidelike tydsfunksie.Die eerste IC 555 -timer werk in Actable -modus en dien as die hoofklok van die stelsel, wat een keer elke 24 uur 'n polsslag opwek.Hierdie polsslag bevorder die CD4017 -toonbank om die huidige dag aan te dui en aktiveer die tweede IC 555 -timer.Die tweede IC 555-timer is in monostabiele modus gekonfigureer en is verantwoordelik vir die opwekking van 'n pols van 10 sekondes.Hierdie polsslag aktiveer beide die LED wat ooreenstem met die huidige dag en die luidspreker, wat 'n gekombineerde visuele en gehoorherinnering verseker.
Die waardes van die komponente is:
Vir (astabel 24 uur)
R1: 26,6 MΩ
R2: 1 kΩ
Kondensator: 4700 µF
Vir (monostabele 10 sek)
Weerstand: 1 MΩ
Kondensator: 9/10 µF
Die CD4017 -dekade -toonbank speel 'n belangrike rol in die opsporing van die dae van die week.Dit vorder een uitsetpen elke keer as dit 'n polsslag van die Astable Timer ontvang, en verlig een van die sewe LED's wat van Sondag tot Saterdag gemerk is.Sodra dit die sewende uitset bereik het, is die teller weer in die eerste uitset, wat 'n deurlopende weeklikse siklus skep.
Die Optocoupler dien as 'n veiligheids- en isolasiekomponent in die kring.Dit stel die monostabiele timer in staat om die BT66 -klankmodule sonder enige direkte elektriese verbinding te aktiveer, om betroubaarheid te verhoog en om interferensie tussen die logiese en klankafdelings te voorkom.Die BT66 -klankmodule, wanneer dit geaktiveer word, speel 'n vooraf gelaaide klank vir 10 sekondes deur 'n luidspreker, beheer via 'n BC549 -transistor wat as 'n elektroniese skakelaar optree.Gesamentlik skep hierdie komponente 'n betroubare en gebruikersvriendelike stelsel wat elke dag tydige herinneringe vir medikasie-inname verseker.
