Tiny Rectifier Controller Family deur Akanksha Gaur
'n Nuwe stel kompakte sinchrone-gelykrigterbeheerders het na vore gekom wat bordspasie kan verklein en doeltreffendheid oor laaiers en adapters kan verhoog deur terugslagtopologieë te gebruik.
Ingenieurs wat aan hoë-digtheid kragbronne werk, kry 'n nuwe opsie om sekondêre kant regstelling te verfyn.Die nuutste piepklein sinchrone-gelykrigter-beheerders deur STMicroelectronics teiken nie-komplementêre aktiewe-klem, resonante en kwasi-resonante terugslag-omskakelargitekture wat wyd gebruik word in USB-kragafleweringslaaiers, muurpropadapters en ander skakelmodus-kragbronne.
Die belangrikste kenmerke is:
Ultra-kompakte sinchroniese-gelykrigter-beheerder voetspoor vir digte kragstadiums.
Sekondêre-kant MOSFET-bestuur met presiese aan/af-tydsberekening om diodegeleidingsverliese te verminder.
Veelvuldige variante met logika- of standaard-vlak hekaandrywings en konfigureerbare afskakelvertraging.
Hoëspanning-dreinwaarneming en gedefinieerde aanskakelvenster vir robuuste werking.
Hekbestuurder wat in staat is tot matige bron-/sinkstroom vir vinnige oorgange.
Op net 'n paar vierkante millimeter is die beheerders geoptimaliseer vir moderne hoëfrekwensie-ontwerpe, wat kleiner magnetiese komponente moontlik maak sonder om doeltreffendheid in te boet.Hulle vervang tradisionele diodes in die uitsetstadium met 'n MOSFET-gedrewe skema wat geleidingsverliese minimaliseer deur die toestel presies te skakel wanneer stroom vloei en dit af te skakel soos dit na nul verval.
Veelvuldige variante laat ontwerpers die beheerder aanpas by hul MOSFET-keuses en uitlegbehoeftes: opsies strek oor logikavlak- en standaardvlak-hekaandrywings, sowel as verskillende afskakelvertragingsinstellings om te kompenseer vir parasitiese induktansies in die dreinbaan.'n Goed gedefinieerde aanskakelvenster verbeter robuustheid en voorkom foutiewe skakeling tydens luie of lui-intervalle wat dikwels gesien word by ligte las of naby die grens van geleidingmodusse.
Spanningswaarneming op die MOSFET-drein laat die beheerder toe om skakeling in lyn te bring met transformator-demagnetisering onder verskeie geleidingstoestande, wat direk lei tot laer skakelverliese en verbeterde algehele doeltreffendheid in vergelyking met diode-net regstelling.Die hekbestuurder self kan toestelle met 'n matige hoë lading hanteer, en stroom aggressief verkry en sink om oorgangstye te verkort.

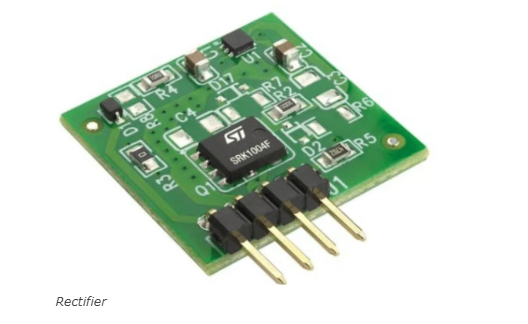

Ontwerpers sal hierdie beheerders vind in kompakte borde waar die spasie 'n premie is en energiestandaarde doeltreffendheidsteikens steeds hoër stoot.Langs die toestelle is evaluasieborde beskikbaar om prototipering en prestasie-instelling te versnel.
